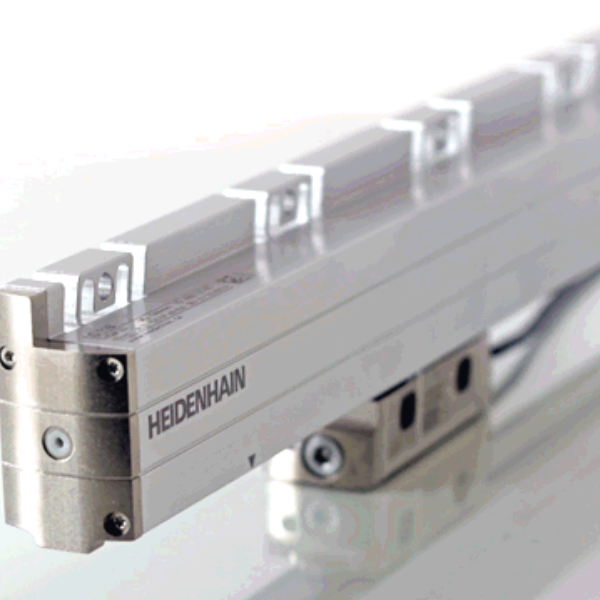

689697-04 Encoder Heidenhain

689697-04 Encoder Heidenhain các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu chung về 689697-04 Encoder

689697-04 Encoder  là thiết bị đo lặp trình tín hiệu quay cực kỳ chính xác được thiết kế đặc biệt cho các hệ thống điều khiển chuyển động trong công nghiệp. Nổi tiếng với độ bền bỉ và chính xác cao,

encoder này thuộc dòng sản phẩm cao cấp của Heidenhain – nhà sản xuất đi đầu trong công nghệ Encoder.

2. Tính năng nổi bật của 689697-04 Encoder Heidenhain

Bộ mã hóa tuyến tính tuyệt đối LC 185 (LC 100 series)

• Mã định danh (Ident number): 689697-04

• Chiều dài đo: 440 mm

• Cấp độ chính xác: 5.0 µm

• Chu kỳ vạch chia (grating period): 20.000 µm

• Bước đo (measuring step): 10.0000 nm

Cơ khí:

• Kiểu lắp đặt: Dải vặn vít tích hợp (Screw-on strip integrated)

• Vỏ che thước quang: Toàn phần (full-size scale housing)

Giao tiếp và kết nối:

• Giao diện dữ liệu: EnDat 02 – truyền nối tiếp đồng bộ

  • Có hỗ trợ EnDat 2.2 kèm tín hiệu gia tăng (incremental signals)

• Nguồn cấp: 3.6 V … 14 V

• Kết nối điện: Đầu nối mặt bích, đực, 14 chân

Đặc điểm đặc biệt:

• Không có đặc điểm đặc biệt (none)

3. Ứng dụng của 689697-04 Encoder Heidenhain

• Ngành công nghiệp cơ khí chính xác: Làm encoder cho máy CNC, trung tâm gia công.
• Robot tự động: Đo và kiểm soát chuyển động tay gắp với độ chính xác cao.
• Ngành in ấn và bao bì: Kiểm soát vị trí, tốc độ và đồng bộ các bàn trục quay.
• Thiết bị đo và kiểm định: Dùng trong hệ thống phân tích chính xác cao.
• Độ chính xác tuyệt đối: Cung cấp tín hiệu đầu ra cực chuẩn xác với độ phân giải cao.
• Hiệu suất truyền dữ liệu cao: Hỗ trợ giao tiếp giao thức EnDat và SSI đồng bộ.
• Chều được môi trường khác nghiệt: Khả năng chống rung, chống nhiễu điện từ cao.
• Tuổi thọ lâu dài: Thiết kế vật liệu cao cấp, hoạt động bền bỉ trong nhiều năm.

4. Lợi ích khi sử dụng 689697-04 Encoder Heidenhain

• Gia tăng độ chính xác chuyển động: Giúc thiết bị hoạt động ổn định và hiệu quả.
• Tiết kiệm chi phí vận hành: Giảm thiểu sai sót do vị trí sai lệch.
• Bền bỉ trong môi trường làm việc nặng: Hoạt động tin cậy trong nhiều giờ.
• Tích hợp linh hoạt: Dễ dàng kết nối với nhiều loại hệ thống điều khiển.
