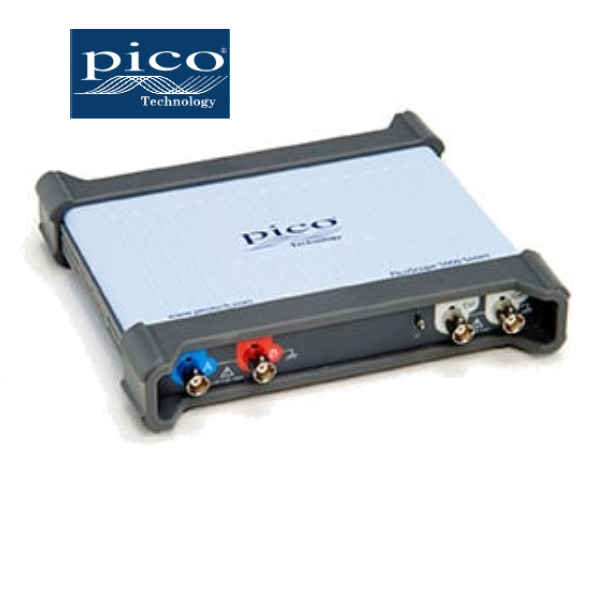

5444D Picotech Vietnam Máy hiện sóng

5444D Picotech Vietnam Máy hiện sóng các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu sản phẩm 5444D

Máy hiện sóng Pico FlexRes với độ phân giải linh hoạt mang đến khả năng tùy chỉnh phần cứng để ưu tiên tốc độ lấy mẫu cao hoặc độ phân giải chi tiết, tùy theo nhu cầu sử dụng. Người dùng có thể chuyển đổi sang chế độ 8 bit với tốc độ lấy mẫu lên đến 1 GS/giây để phân tích tín hiệu số, hoặc chọn chế độ 16 bit độ phân giải cao cho các ứng dụng như đo lường âm thanh và tín hiệu tương tự. Dù bạn cần phân tích tín hiệu số tốc độ cao hay phát hiện những sai lệch nhỏ trong tín hiệu tương tự, FlexRes luôn cung cấp giải pháp phù hợp.

Máy hiện sóng Pico FlexRes với thiết kế độ phân giải linh hoạt cho phép người dùng tùy chỉnh phần cứng nhằm tối ưu hóa tốc độ lấy mẫu hoặc nâng cao độ phân giải theo yêu cầu sử dụng. Bạn có thể chuyển sang chế độ 8 bit với tốc độ lấy mẫu nhanh lên đến 1 GS/s để phân tích tín hiệu số, hoặc lựa chọn chế độ 16 bit cho độ chi tiết cao hơn trong các ứng dụng như xử lý âm thanh và tín hiệu tương tự. Dù làm việc với tín hiệu số tốc độ cao hay cần phát hiện những biến dạng nhỏ trong tín hiệu analog, FlexRes luôn là công cụ hỗ trợ đáng tin cậy.

2. Thông số kỹ thuật

• Độ phân giải phần cứng FlexRes 8 đến 16 bit
• Băng thông tương tự lên đến 200 MHz
• Lấy mẫu 1 GS/s ở độ phân giải 8 bit
• Lấy mẫu 62,5 MS/giây ở độ phân giải 16 bit
• Bộ nhớ chụp lên đến 512 MS
• 16 kênh kỹ thuật số trên các mô hình MSO
• 130 000 dạng sóng mỗi giây
• Máy phát sóng tùy ý tích hợp
• 40 giao thức giải mã nối tiếp theo tiêu chuẩn
• Máy phân tích phổ lên đến 200 MHz

3. Ưu điểm vượt trội của máy hiện sóng 5444D

• Giải mã đa giao thức: Hỗ trợ giải mã đồng thời nhiều giao thức như CAN, LIN, FlexRay,… tùy thuộc vào số kênh có sẵn.

• Hiển thị dạng sóng trực quan: Dữ liệu được hiển thị dưới dạng hex, nhị phân, thập phân hoặc ASCII trên cùng trục thời gian với tín hiệu.

• Tô màu lỗi: Khung lỗi được đánh dấu màu đỏ để dễ phát hiện và có thể phóng to để kiểm tra chi tiết.

• Bảng dữ liệu chi tiết: Hiển thị danh sách khung đã giải mã gồm dữ liệu, cờ, mã ID; hỗ trợ lọc và tìm kiếm.

• Thống kê lớp vật lý: Cung cấp thông tin như thời gian khung, mức điện áp.

• Liên kết dạng sóng: Nhấp vào khung dữ liệu để xem dạng sóng tương ứng.

• Xuất dữ liệu: Cho phép xuất dữ liệu để phân tích ngoại tuyến bất cứ lúc nào.

• Liên kết văn bản: Hỗ trợ tham chiếu chéo các giá trị với văn bản dễ hiểu.

• Giải mã tùy chỉnh: Nhập bảng tính để chuyển đổi dữ liệu hex thành chuỗi văn bản do người dùng định nghĩa.

4. Ứng dụng thực tế

Với cấu hình vượt trội và tính năng đa dạng, 5444D phù hợp cho rất nhiều lĩnh vực:

• Nghiên cứu và phát triển (R&D): đo tín hiệu chính xác trong phòng thí nghiệm điện – điện tử.

• Điện tử nhúng: giải mã bus truyền thông, kiểm tra vi điều khiển, phân tích logic.

• Tự động hóa – công nghiệp: giám sát tín hiệu điều khiển, tín hiệu sensor.

• Giáo dục – đào tạo kỹ thuật: minh họa tín hiệu điện tử trực quan cho sinh viên.

• Bảo trì – sửa chữa thiết bị điện tử: xác định lỗi tín hiệu và chẩn đoán mạch.
