3500/32-01-00 Digital Relay Bently Nevada Vietnam
3500/32-01-00 Digital Relay Bently Nevada Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

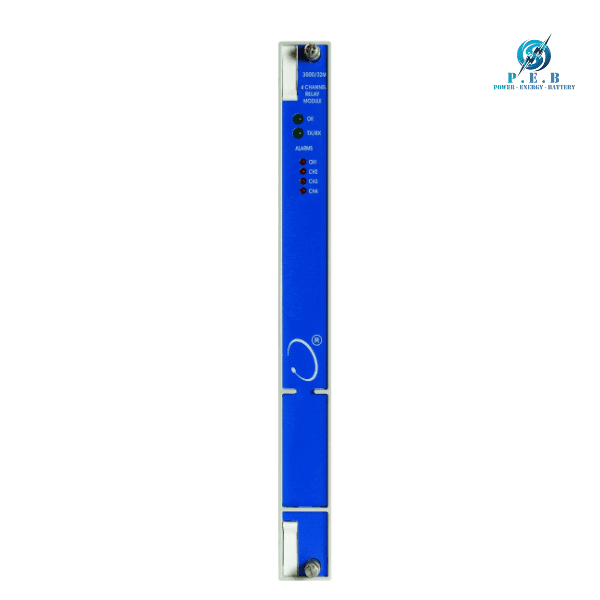

1. Tổng quan về 3500/32-01-00 Digital Relay Module
Mô-đun Rơ-le 4 Kênh 3500/32-01-00 là mô-đun kích thước đầy đủ, cung cấp bốn ngõ ra rơ-le. Có thể lắp đặt nhiều mô-đun Rơ-le 4 Kênh vào bất kỳ khe nào nằm bên phải mô-đun Giao diện Dữ liệu Tạm thời (Transient Data Interface Module). Mỗi ngõ ra của mô-đun có thể được lập trình độc lập để thực hiện logic bỏ phiếu (voting logic).
Mỗi rơ-le được sử dụng trong mô-đun Rơ-le 4 Kênh đều được tích hợp logic điều khiển báo động (Alarm Drive Logic). Việc lập trình logic này sử dụng các điều kiện AND và OR, đồng thời có thể khai thác các tín hiệu cảnh báo (trạng thái Alert và Danger), tín hiệu Not-OK hoặc các PPL riêng lẻ từ bất kỳ kênh giám sát nào, cũng như từ sự kết hợp của nhiều kênh trong cùng một rack. Người dùng có thể cấu hình logic điều khiển báo động sao cho phù hợp với yêu cầu ứng dụng thông qua phần mềm cấu hình rack Bently Nevada 3500.
2. Thông số kỹ thuật
3500/32-01-00 được sử dụng như một cầu nối giữa hệ thống giám sát rung động, nhiệt độ, tốc độ… và các thiết bị điều khiển hoặc bảo vệ. Khi có tín hiệu cảnh báo hoặc nguy hiểm, mô-đun sẽ kích hoạt rơ-le tương ứng để thực hiện hành động cần thiết.
Các chức năng nổi bật bao gồm:
Kích hoạt cảnh báo âm thanh và ánh sáng
Điều khiển hệ thống dừng máy khẩn cấp
Gửi tín hiệu điều khiển tới PLC hoặc DCS
Tăng cường khả năng bảo vệ thiết bị quay
3. Ưu điểm nổi bật của 3500/32-01-00
Mức tiêu thụ điện năng
Công suất tiêu thụ trung bình: 5,8 W
Ngõ ra & hiển thị
Đèn LED OK: Sáng khi mô-đun hoạt động bình thường
Đèn LED TX/RX: Hiển thị trạng thái truyền và nhận tín hiệu; nhấp nháy để xác nhận giao tiếp đúng giữa mô-đun này và các mô-đun khác trong cùng rack
Đèn LED CH ALARM: Sáng khi kênh relay xuất hiện trạng thái cảnh báo
Relay
Loại relay: SPDT (1 cực – 2 vị trí)
Đặc điểm môi trường & bảo vệ
Kết cấu: Được bịt kín bằng epoxy
Bộ dập hồ quang: 250 Vrms, lắp sẵn theo tiêu chuẩn
Tuổi thọ tiếp điểm: 100.000 chu kỳ tại 5 A, 24 VDC hoặc 240 VAC
Nguyên lý hoạt động
Mỗi relay trong bốn kênh có thể lựa chọn chế độ thường không cấp điện hoặc thường được cấp điện thông qua công tắc cấu hình.
Giới hạn môi trường làm việc
Nhiệt độ vận hành: -30°C đến +65°C
Nhiệt độ lưu trữ: -40°C đến +85°C
Độ ẩm cho phép: lên đến 95%, không ngưng tụ
4. Ứng dụng thực tế của 3500/32-01-00
Nhờ khả năng xử lý tín hiệu chính xác và độ tin cậy cao, 3500/32-01-00 được ứng dụng rộng rãi trong nhiều ngành công nghiệp quan trọng, bao gồm:
Nhà máy điện: tua-bin hơi, tua-bin khí, máy phát điện
Ngành dầu khí: máy nén, bơm, thiết bị quay quan trọng
Công nghiệp hóa chất và hóa dầu
Xi măng, thép và khai khoáng
Hệ thống giám sát máy móc quan trọng trong sản xuất
