Giải Pháp Hệ Thống Năng Lượng Mặt Trời Off-Grid Sử Dụng Sản Phẩm Victron Energy

Giải Pháp Hệ Thống Năng Lượng Mặt Trời Off-Grid Sử Dụng Sản Phẩm Victron Energy được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới Thiệu Giải Pháp Hệ Thống Năng Lượng Mặt Trời

Trong bối cảnh nhu cầu năng lượng sạch ngày càng tăng, các giải pháp năng lượng mặt trời (solar) đang trở thành lựa chọn hàng đầu cho các hộ gia đình, doanh nghiệp nhỏ hoặc các ứng dụng off-grid như nông trại, cabin du lịch. Giải pháp này tập trung vào việc xây dựng một hệ thống lưu trữ và chuyển đổi năng lượng mặt trời đáng tin cậy, hiệu quả, sử dụng các sản phẩm cao cấp từ Victron Energy. Hệ thống được thiết kế để cung cấp nguồn điện ổn định 230V AC, hỗ trợ tải lên đến 10kVA, với khả năng sạc từ pin mặt trời và quản lý pin lithium thông minh.

Hệ thống này phù hợp cho các ứng dụng yêu cầu công suất cao, như chiếu sáng, thiết bị gia dụng, máy bơm nước hoặc thậm chí là hệ thống giám sát từ xa. Với tổng dung lượng pin 100Ah tại 48V (khoảng 5.12kWh), hệ thống có thể chạy độc lập trong 1-2 ngày tùy thuộc vào tải sử dụng, và mở rộng dễ dàng bằng cách thêm pin hoặc tấm pin mặt trời.

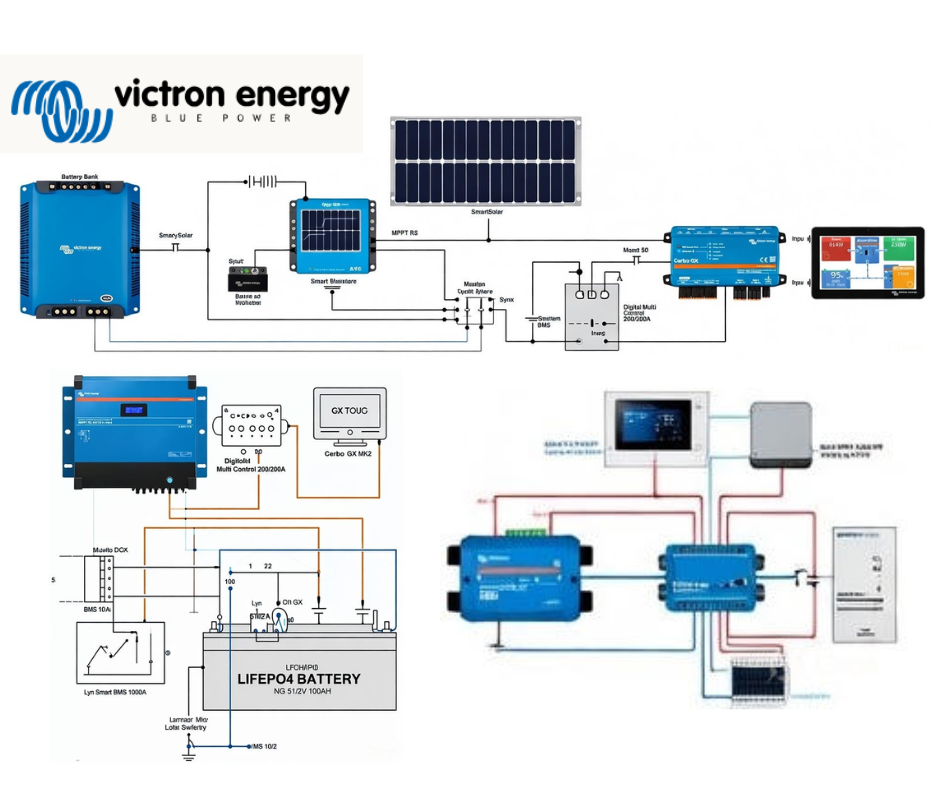

2. Mô Tả Hệ Thống Giải Pháp Hệ Thống Năng Lượng Mặt Trời

Hệ thống được thiết kế theo mô hình off-grid hybrid, kết hợp:

Nguồn đầu vào: Tấm pin mặt trời (solar panels) kết nối qua bộ điều khiển MPPT để tối ưu hóa sạc.
Lưu trữ: Pin LiFePO4 48V với BMS thông minh để bảo vệ và giám sát.
Chuyển đổi: Inverter/Charger đa năng để cung cấp điện AC và sạc từ nguồn dự phòng (nếu có).
Giám sát và điều khiển: Hệ thống GX để theo dõi thời gian thực qua app di động hoặc màn hình cảm ứng.

Quy trình hoạt động cơ bản:

Tấm pin mặt trời sạc pin qua MPPT.
Inverter chuyển đổi DC từ pin thành AC cho tải.
BMS quản lý pin để tránh quá tải, quá xả.
Cerbo GX thu thập dữ liệu và cho phép điều chỉnh qua Digital Multi Control.

3. Thành Phần Chính Và Vai Trò

1. Inverter/Charger Quattro 48/10000/140-100/100 230V

Thông số chính: Công suất liên tục 10.000VA / 8.000W tại 48V DC, sạc pin lên đến 140A từ AC, hỗ trợ 2 đầu vào AC (ví dụ: lưới điện và máy phát).
Vai trò: Là “trái tim” của hệ thống, chuyển đổi DC từ pin thành AC 230V cho tải. Hỗ trợ chế độ parallel (song song) lên đến 6 đơn vị để mở rộng công suất. Tích hợp chống đảo pha và ưu tiên nguồn solar.
Lợi ích: Hiệu suất cao (94%), khả năng chịu tải đỉnh 20.000W, phù hợp cho các thiết bị công suất lớn như máy lạnh hoặc máy bơm.

2. Lynx Smart BMS 1000A

Thông số chính: Hệ thống quản lý pin (Battery Management System) thông minh, hỗ trợ dòng điện lên đến 1.000A, kết nối Bluetooth và VE.Can.
Vai trò: Giám sát và bảo vệ pin LiFePO4 khỏi quá áp, quá dòng, nhiệt độ cao/thấp. Tích hợp với Cerbo GX để hiển thị trạng thái pin thời gian thực (SOC – State of Charge).
Lợi ích: Tăng tuổi thọ pin lên đến 5.000 chu kỳ, cảnh báo tự động qua app, và hỗ trợ cân bằng cell pin chính xác.

3. Smart Solar MPPT RS 450/200-TR

Thông số chính: Bộ điều khiển sạc MPPT cho tấm pin mặt trời lên đến 450V Voc, dòng sạc tối đa 200A, hỗ trợ 4 chuỗi song song.
Vai trò: Tối ưu hóa năng lượng từ tấm pin mặt trời (ví dụ: 10-20kWp tùy cấu hình) để sạc pin nhanh chóng, ngay cả trong điều kiện ánh sáng yếu. Kết nối VE.Direct và Bluetooth cho theo dõi.
Lợi ích: Hiệu suất MPPT lên đến 98%, giảm thời gian sạc 30% so với PWM, và thiết kế chống nước IP21 cho lắp đặt ngoài trời.

4. GX Touch 50 + Cerbo GX MK2 + Digital Multi Control 200/200A

Thông số chính:
- GX Touch 50: Màn hình cảm ứng 5 inch, giao diện thân thiện.
- Cerbo GX MK2: Bộ điều khiển trung tâm, kết nối WiFi/Ethernet/Bluetooth, hỗ trợ VRM portal (giám sát từ xa).
- Digital Multi Control 200/200A: Bộ điều khiển từ xa cho inverter, hỗ trợ AC input/output lên đến 200A.
Vai trò: Tích hợp toàn bộ hệ thống để hiển thị dữ liệu (sản lượng solar, mức pin, tải tiêu thụ). Cho phép điều chỉnh chế độ ưu tiên (solar > pin > lưới), và cảnh báo tự động.
Lợi ích: Dễ sử dụng như smartphone, hỗ trợ cập nhật firmware OTA, và tích hợp với các thiết bị bên thứ ba (như máy phát điện).

5. LiFePO4 Battery NG 51.2V 100Ah NG

Thông số chính: Pin lithium sắt phosphate 48V (51.2V nominal), dung lượng 100Ah (5.12kWh), hỗ trợ xả sâu 80-90%.
Vai trò: Lưu trữ năng lượng từ solar, cung cấp nguồn DC ổn định cho inverter. Kết nối với Lynx BMS để quản lý.
Lợi ích: An toàn cao (không cháy nổ như Li-ion thông thường), tuổi thọ dài (10+ năm), trọng lượng nhẹ (khoảng 45kg), và có thể mở rộng lên 16 đơn vị song song.

4. Hướng Dẫn Tích Hợp Và Lắp Đặt

Kết nối solar: Nối tấm pin mặt trời vào MPPT RS (sử dụng cáp PV 4-6mm²). MPPT kết nối VE.Can với Cerbo GX.
Kết nối pin: Pin LiFePO4 nối busbar qua Lynx BMS (dòng chính 1.000A). BMS kết nối CAN-bus với Quattro và Cerbo.
Kết nối inverter: Quattro nhận DC từ BMS, đầu ra AC đến tải. Kết nối Digital Multi Control để điều chỉnh từ xa.
Giám sát: Cerbo GX làm trung tâm, GX Touch 50 lắp trên tường, kết nối WiFi để theo dõi qua app VictronConnect.
An toàn: Sử dụng cầu chì DC 200A, chống sét cho solar, và lắp đặt bởi kỹ thuật viên chứng nhận.

Chi phí ước tính (không bao gồm tấm pin mặt trời): Khoảng 150-200 triệu VND, tùy nhà cung cấp. Thời gian lắp đặt: 2-3 ngày.

5. Lợi Ích Của Giải Pháp

Hiệu quả cao: Tối ưu hóa 98% năng lượng solar, giảm hóa đơn điện 70-100% cho off-grid.
Đáng tin cậy: Tất cả sản phẩm Victron có bảo hành 5 năm, chống chịu môi trường khắc nghiệt (IP65 cho một số bộ phận).
Linh hoạt: Dễ mở rộng (thêm pin, MPPT), hỗ trợ hybrid với lưới điện nếu cần.
Thân thiện môi trường: Giảm phát thải CO2, hỗ trợ mục tiêu năng lượng xanh tại Việt Nam.
Tiết kiệm chi phí dài hạn: Pin LiFePO4 giảm thay thế, MPPT tăng sản lượng solar 20-30%.
